Schweizer Festungen - Fortifications in Switzerland

Schweizer Festungsgeschütze & Monoblocks - Guns

Zum Vergrössern der Bilder klicken Sie darauf; mit "Zurück" gelangen Sie wieder an die gleiche Stelle zum Weiterlesen.


a) Die 15cm Kanonen, Modell 1942 und 1946, L42, HL

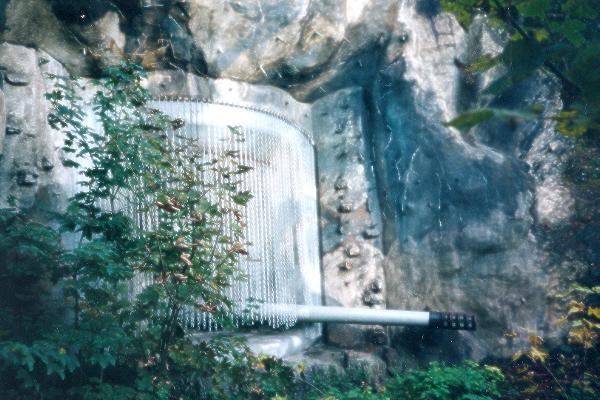

AW Furggels (SG)    Hebellafette (HL)

Mit der Aufgabe der im 2. Weltkrieg erbauten Artilleriefestungen verschwinden auch diese früher einmal stärksten Geschütze, welche in folgenden Festungen eingebaut waren:

Artilleriewerk:                       Anzahl/Typ                            Werkbau ab    Schussbereit

AW Sasso da Pigna      (TI)         4 Kan  15cm, 42/46, L42         1941                 1944
AW Grimsel                  (BE)       6 Kan. 15cm, 42/46, L42         1941                 1944
AW Wissiflue                (NW)      4 Kan. 15cm, 42/46, L42         1942                 1944
AW Ursprung                (NW)      2 Kan. 15cm, 42/46, L42         1943                 1945
AW Furggels **             (SG)       4 Kan. 15cm, 46, L42             1944                 1946

TOTAL                                   20 Kan. 15cm, 42/46, L42.

Sowie:
Fort Dailly, ROSSIGNOL*(VD)      2 Kan. 15cm, 42/46, L42         ---                    1944

*) Schulgeschütze         **) Erweiterung              HL = Hebellafette
(..) = Festung im Kanton: TI = Tessin, BE = Bern, NW = Nidwalden, SG = St.Gallen

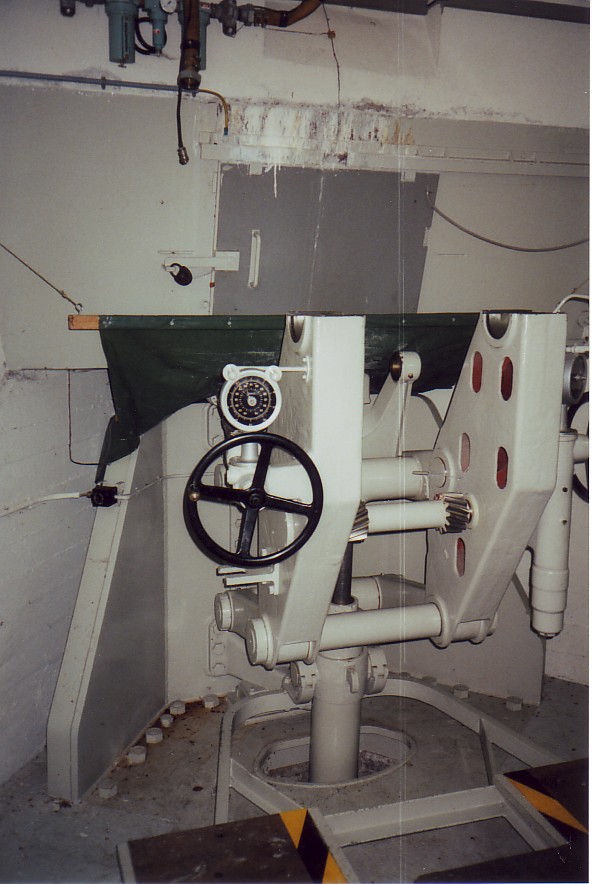

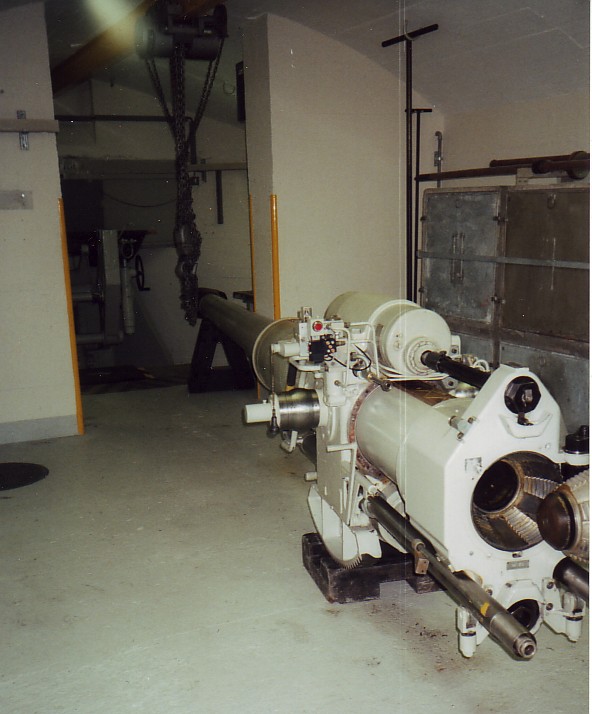

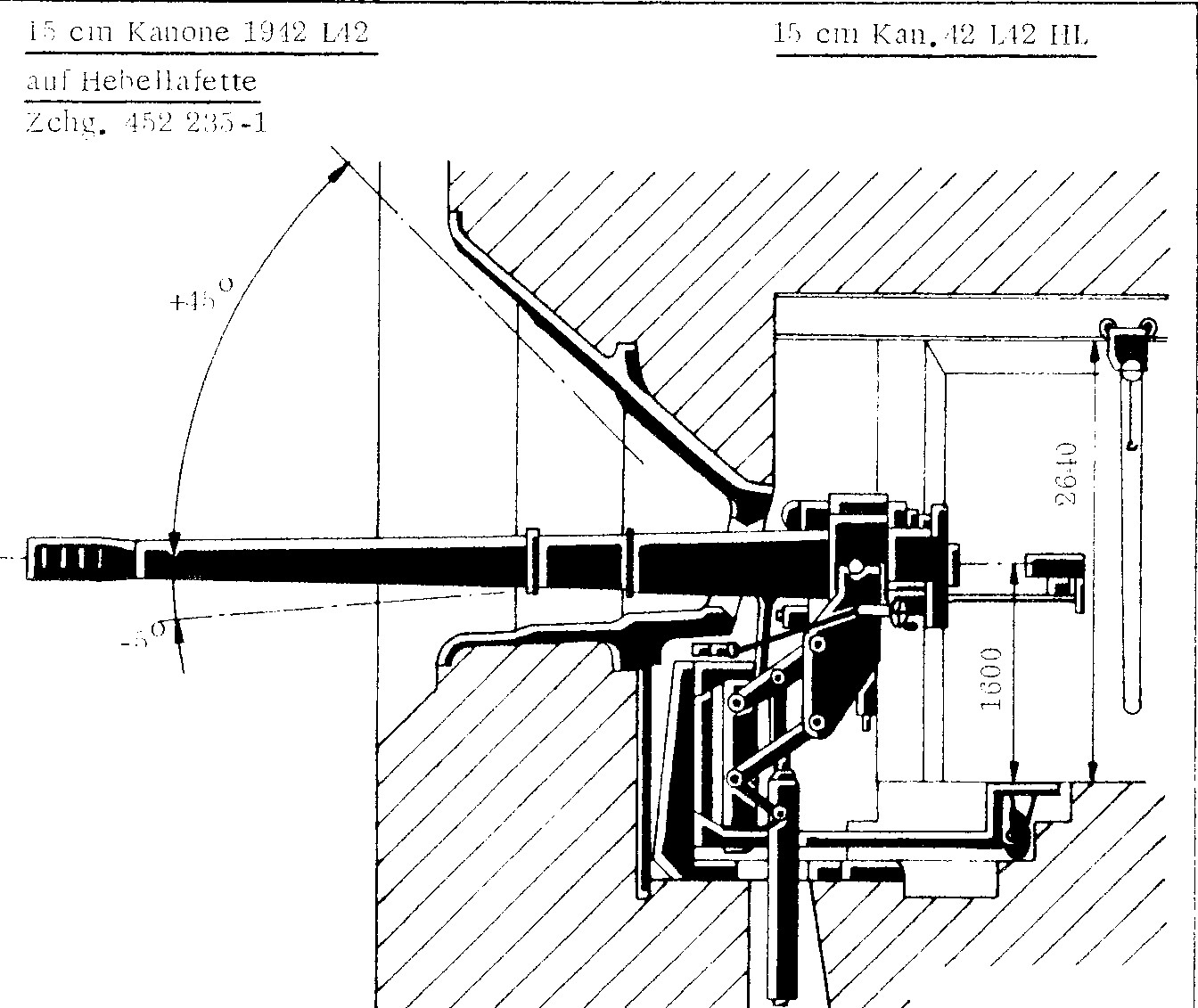

15cm Kan, 42 L42 HL                    15cm Rohr, AW Furggels,
(K+W Thun 452235-1)                    HL + Kran im Hintergrund

Einige Daten zu den beiden Modellen:

                                               Typ 42 L42 HL              Typ 46 L42 HL

Elevation:                     +45°, -5°                       +45°, -5°
            Seite:                           +30°, -30°                     +40°, -40°
            Frontpanzer:                 8'500 kg                       10'800 kg
            Schartentopf:                5'200 kg                         6'400 kg

Bedienung:                   10 Mann, nämlich
  1 Geschützchef, 2 Richter, 1 Verschlusswart, 1 Lader,
  1 Tempierer, 2 Munitionswarte, 1-2 Zuträger

Rohrlänge:                    6300 mm (über Bodenstück)

Reichweite:                     maximal 24 km

Geschoss-Gewicht:       42 kg

Schussfolge:                 4 Schuss pro Minute

(1979/80 wurden die Kanonen mit halbautomatischen Ladevorrichtung versehen und
damit die Schusskadenz auf 4-6 Schuss/Minute vergrössert.)

b) Die 15cm Festungshaubitzen, Modell 1916, L 14, HL

In einigen im Reduit ab 1940 erstellten Festungen wurden nach 1945 die dort vorerst installierten 12cm Haubitzen, Modell 1912/39, L14 HL, ersetzt durch 15cm-Haubitzen, welche durch Umstellung auf neue Geschütze bei der Feldartillerie frei wurden.


Artilleriewerk:

Mueterschwandenberg/ZINGEL, oben     (NW)      8 Stück *
Wimmis/BURGFLUH                            (BE)       8 Stück
Beatenberg/LEGI                                  (BE)       8 Stück

TOTAL                                                            24 Stück

*) später durch 10,5cm Fest Hb 42/84, L22, HL ersetzt.

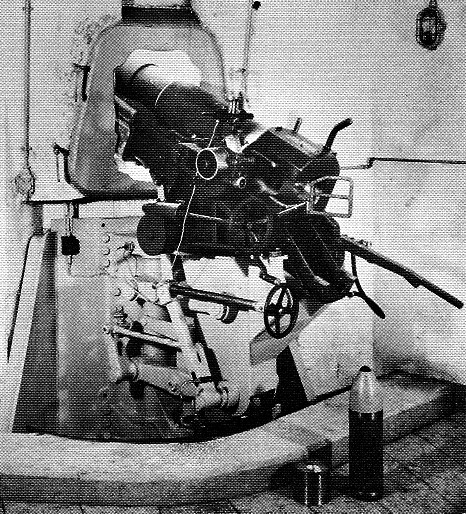

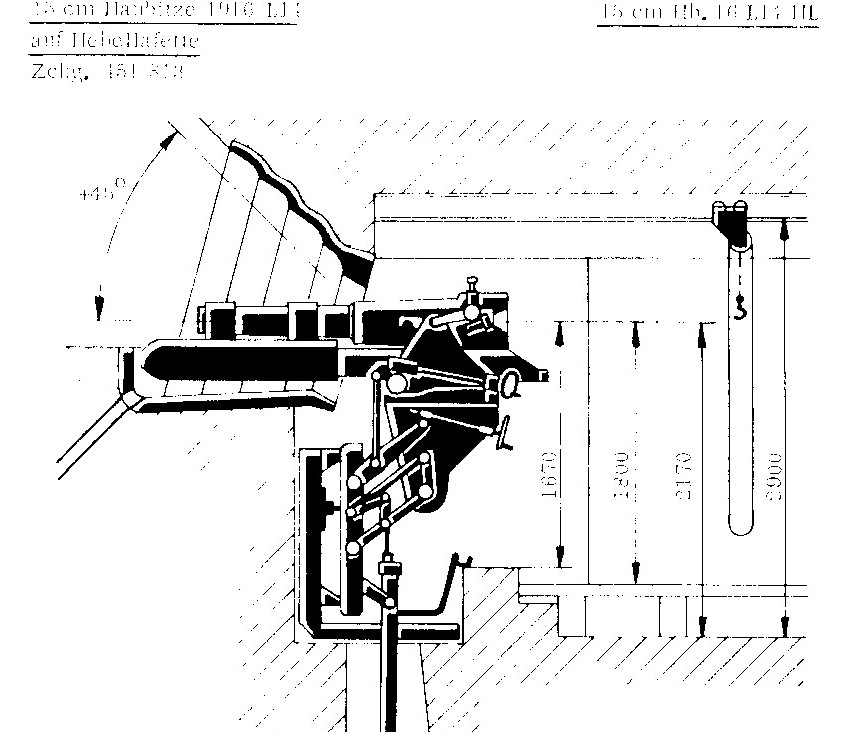

       15cm Hb, 16 L14 HL
K+W Thun 451813                                          K+W Thun 18504

Einige Daten:                Elevation:          0 - 45°
                                   Seite:               +30°, -30°
                                   Schartentopf:    6’800 kg
Bedienung:                   8 Mann, nämlich
                                   1 Geschützchef, 1 Richter, 1 Verschlusswart, 1 Lader,
                                   1 Tempierer, 1 Munitionswart, 2 Zuträger

Rohrlänge:                    2100mm (über Bodenstück)
Reichweite:                   8 km, maximal
Geschoss-Gewicht:       42 kg
Schussfolge:                 4 Schuss/Minute

c) Die 15cm Turmkanonen, Modell 1958 L 42

Im „Kalten Krieg“ suchte man nach Lösungen, um Schussdistanz und Schussfolge zu vergrössern, sowie mehr Tonnage im gleichen Zeitraum aus einer Festung zu verschiessen. Ein automatisches Schnellfeuer-Turmgeschütz im Kaliber 15cm, mit wassergekühltem Futterrohr, sollte als schweizerische Neuentwicklung mit je 2 Turmkanonen in den Festungen von St-Maurice, Gotthard und Sargans diese Kriterien erfüllen. Einige Daten zum Vergleich:

Turmkanone                                      10,5cm 1939 L52                    15cm 1958 L42 automat.
Reichweite, maximal                             20 km                                      24 km
Reichweite, praktisch                            15 km                                      20 km
Geschoss-Gewicht                               15 kg                                       42 kg
Schussfolge                                           6 Schuss/Min.                        20 Schuss/Min.
Munitions-Tonnage pro Minute               90 kg                                       840 kg
Bedienung                                              8 Mann                                    5 Mann
Rohrlänge über Bodenstück                   5505mm                                   6910mm
Höhendiff. Geschütz/Mun.Boden            20-30 Meter                              50 Meter

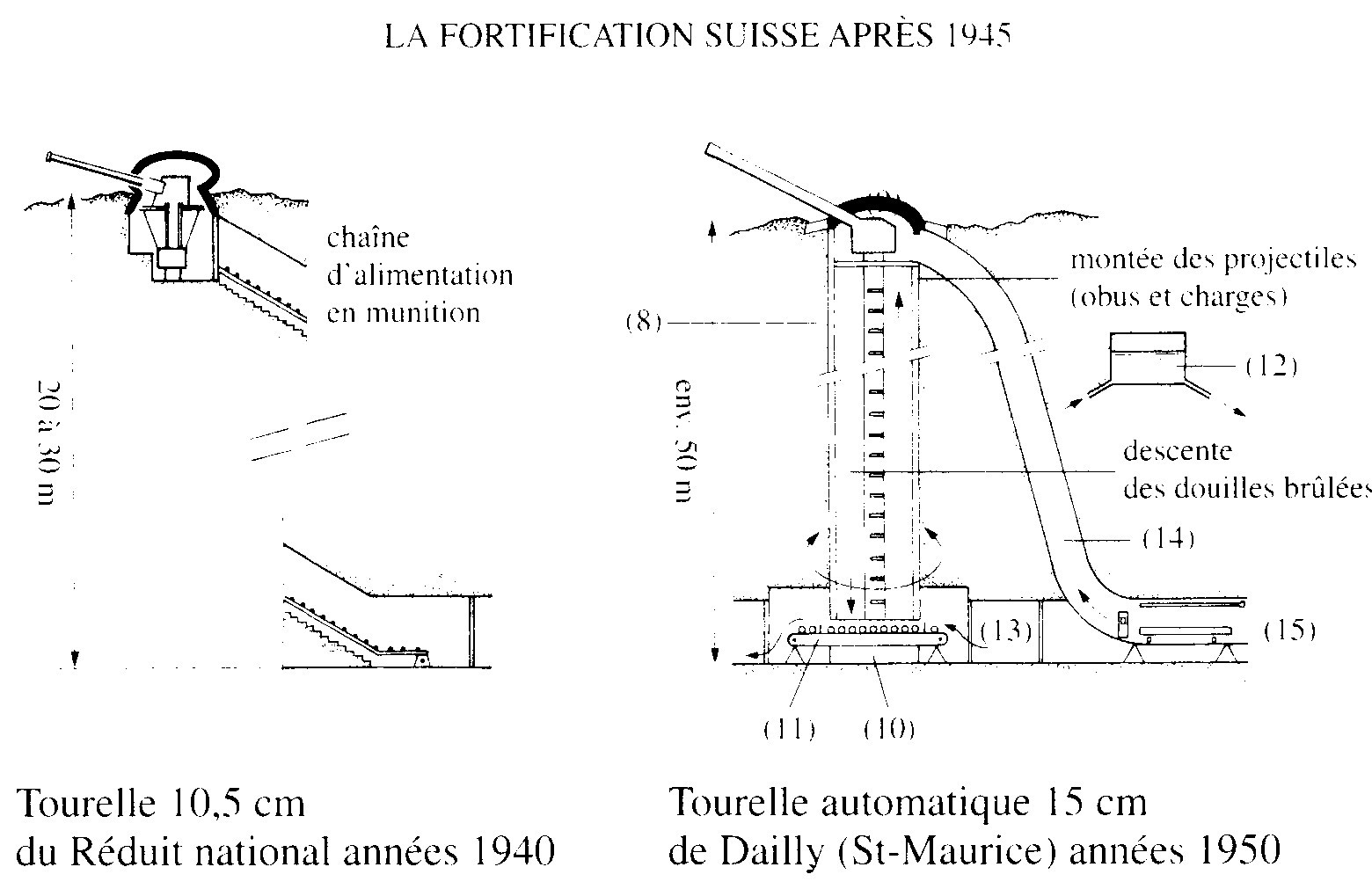

Skizzen: J.-J. Rapin „L’Esprit des Fortifications“, 2003, page 103/104.

Gebaut wurden nur die 2 Geschütze von Dailly, da die Entwicklung der Waffentechnik von den grossen Artillerieforts weg zu Monoblock-Anlagen (über 8,1cm Doppel Festungs-Minenwerfer zu 12cm Doppel Fest Mw und 15,5cm „Bison“) führte.

Ein Foto des getarnten 15cm Turmgeschützes finden Sie auf der ersten Seite meiner Homepage; Funktionsbeschreibungen im obigen Buch und (ausführlicher) im exzellenten Buch „De la Garnison de St-Maurice à la Brigade de Forteresse 10“, ASMEM 2004. (Beide von lt col Rapin)
Das Geschütz T1 und Teile der Festung Dailly werden ab Frühling 2014 auf geführten Besichtigungen zu sehen sein.
Ausführliche Informationen dazu - mit Fotos & Plänen - unter: www.forteresse-st-maurice.ch/

Literatur

Summary :

The article describes the three types of 15cm fortress guns, used in Switzerland after 1945, the end of WW2.
All these guns and their respective locations are no longer classified information – however, none of these became a museum fortress due to their very large sizes or difficult access.

The drawings and tables should allow you to better understand the firing power of the various forts – (to be) presented in the “Festungen” section of this homepage.

15.3.2005 / 29.10.2013

Zurück zum Seitenanfang / back to top

Die 10,5cm Panzer-Drehturm-Kanonen (PzT 10,5cm 1939, L 52) /
The 10,5cm Revolving Armoured Turret Guns

Place / Quantity / Construction Start-End:

Fortress Sargans:

Fortress Gotthard:

Fortress St. Maurice :

TOTAL                                  22 PzT

Swiss Revolving Armoured Turrets  (Update June 2004)
(PzT 10,5cm 1939 L 52)

Hinweis: „Die Schweizer Panzer-Drehtürme“ (PzT 10,5cm 1939 L 52)
Dieser nachstehende Artikel ist derzeit nur in Englisch verfügbar, aber leicht zu verstehen.

Eine detaillierte Darstellung der 10,5cm PzT 1939 L52 finden Sie auf Seiten 21-58 der Broschüre von Hansjakob Burkhardt, „Artilleriewerk San Carlo, der Prototyp der AW mit 10,5cm PzT“, Fischerdörfli-Verlag, Seestr. 15, 6045 Meggen: 84 S. reich illustriert, 2003, Fr. 19.- + Porto, e-mail: hansjakob.burkhardt@bluewin.ch

With the reorganisation of the Swiss army on Jan. 1, 1995 it was decided to reduce the number of military objects from 22’000 by about 14’000 to ca. 8’000.

As Hans-Ulrich Scherrer, Chief of Staff, explained in 1999 to the press: this means the elimination of 10 airfields, 29 Mirage planes, 183 tanks, 73 artillery forts, 230 howitzer 10,5cm guns and about 10’000 road blocks.

The PzT 10,5cm 1939 L 52 were a very modern weapon at the beginning of WW2.

The new forts of Sargans got those new turrets in addition to a number of 7,5cm cannons and 4,7cm anti-tank guns.

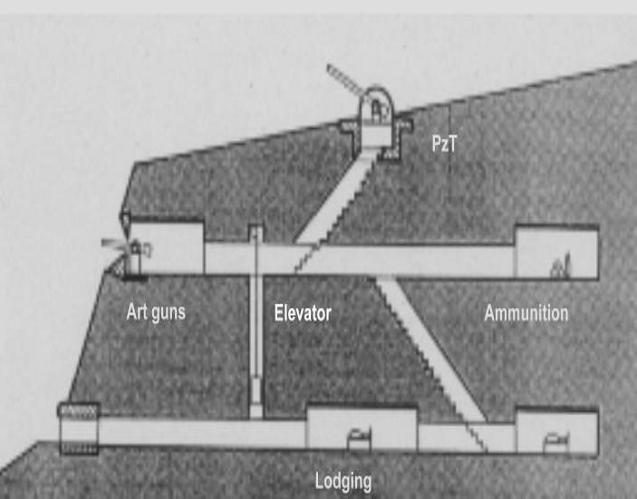

 Picture 1: Artillery Fort, type 1940
(The protected entrance is always on the opposite side, not below the cannons!)

After the German attacks on May 10, 1940 on the Western Front (Westfeldzug) and the speedy advance of the Wehrmacht, a cease-fire was concluded between France and the 3^rd Reich on June 22, 1940 – followed by one between France and Italy on June 25, 1940 – so that Switzerland was surrounded by fascistic countries with exception of a small corridor between Geneva and the Mont Dolent. (Swiss/French/Italian border east of Chamonix)

The Swiss General Guisan decided on July 10, 1940 a new set-up of the army so that the country could be defended (a) at the borders by the established Border Brigades (Gz Br), (b) in an advanced position (largely the former “army position”) and (c) in an Alpine Reduit.

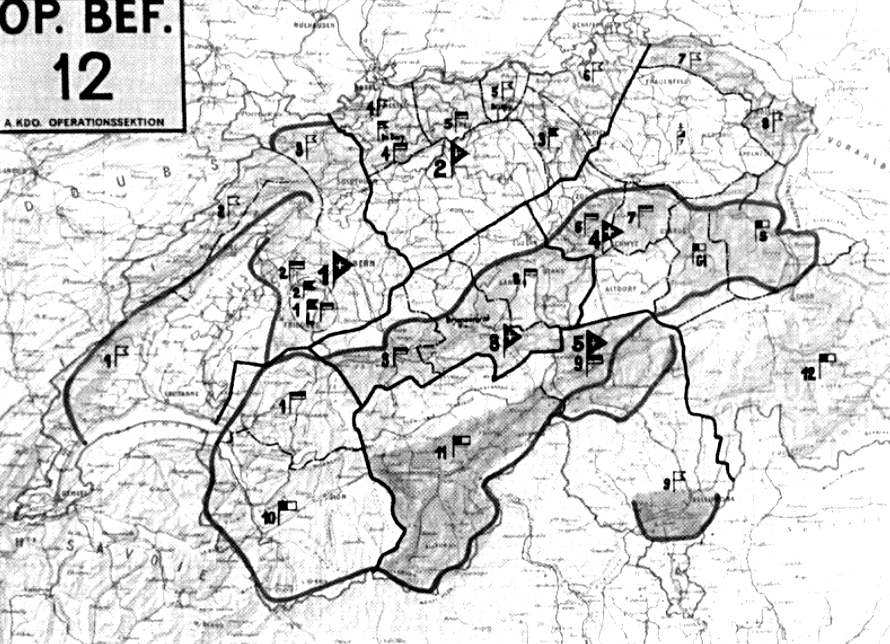

     Picture 2: Op Bf 12 of July 17th, 1940

The Order of operations (Op Bf) Nr. 12 fixed the above disposition of the various brigades and divisions. (Note: The 8 border brigades (GzBr 1-8) on W, N & E-borders remain on the border)

The Op Bf Nr. 13 of May 24, 1941 then brought the remaining field divisions into the Reduit – the Border brigades remained in position – and the (mobile) Light Brigades 1, 2 and 3 operated in between.

In spite of the lack of iron and coal, the armaments were pushed forward:

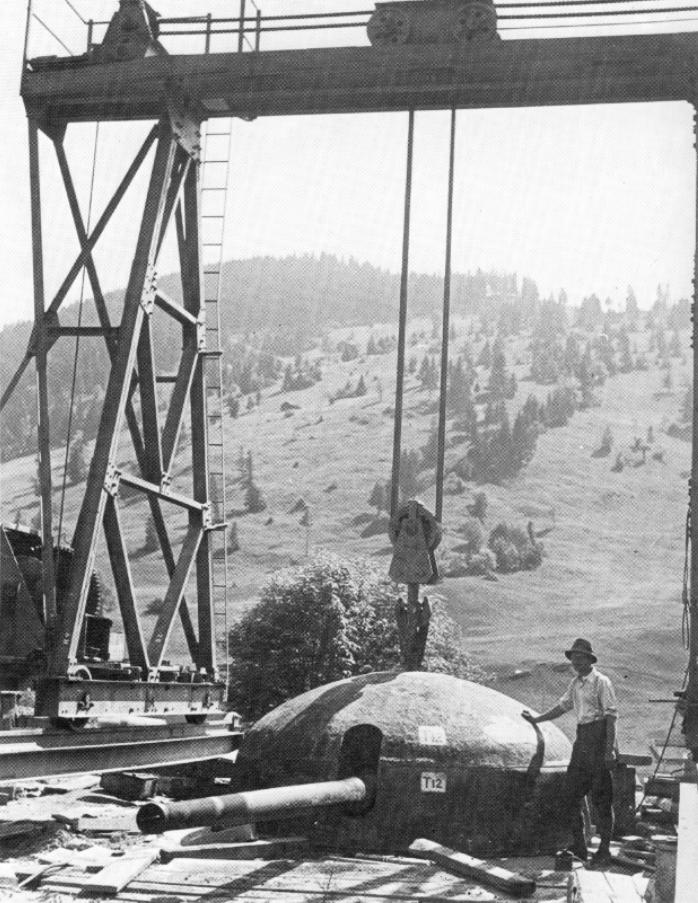

Picture 3: showing the installation of a PzT Nr. 12 on May 3^rd, 1941 (rare picture!).

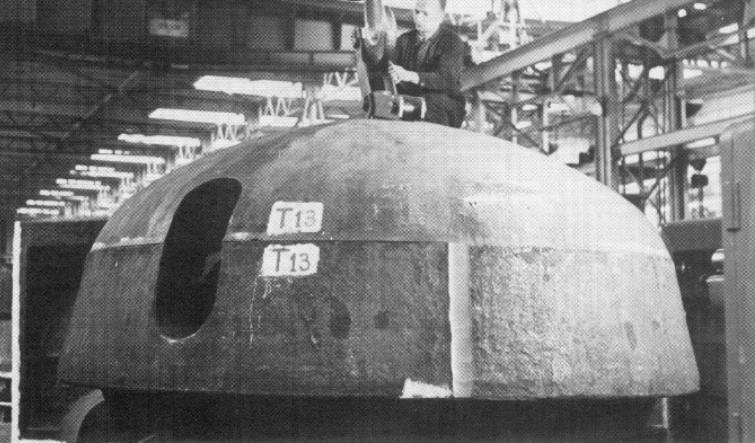

Picture 4: the finishing of PzT Nr. 13 in the Maschinenfabrik Oerlikon, Zurich,
rare picture taken on May 16^th, 1941.

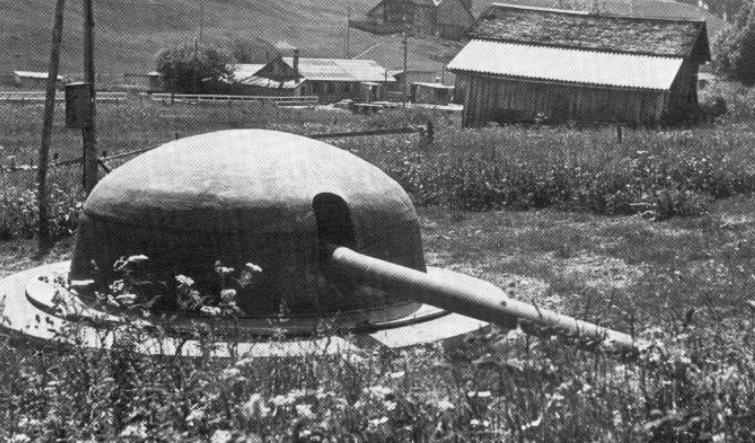

Picture 5: an installed PzT on top of a new Artillery fort in the Reduit.
Picture taken on June 1^st, 1941.

Nr. 150 - Vom Centurion-Panzer zum Centurion-Bunker /
From Centurion tank to Centurion Blockhouse

1. In der Schweiz

In den Jahren 1954-1960 beschaffte die Armee in 3 Tranchen insgesamt 226 Centurion Panzer (bzw. 312 aller Typen, gemäss Militär-Museum Full)
[26 Mk III = Pz 55, 100 Mk VII = Pz 57, 100 Mk V aus Südafrika = Pz 57], welche 1960 auf die 10,5cm Panzer-Kanone umgerüstet wurden. Als Pz 55/60 beziehungsweise als Pz 57/60 waren sie vorerst in den Pz Rgt und später in den Pz Bat der Feldarmeekorps bis ca. 1990 im Einsatz.

Die 10,5cm Kanonen der ab 1990 nicht mehr benötigten Centurion-Panzer wollte man weiter verwenden und plante ihren Einbau in neue, autonome Monoblock-Anlagen zur Verstärkung wichtiger Sperrstellen.
Die Zahl dieser Projekte wurde bis 1990 laufend reduziert: von ursprünglich über 100 vorerst auf 59. Nach dem Fall der Berliner Mauer plante man noch für 28 – und Kosten von rund 700’000 Franken pro Monoblock.
Schliesslich wurden 20 Monoblocks effektiv gebaut. (Plus 3 Anlagen im Ausbildungszentrum.)

Seit dem 1.1.2003 sind diese Centurion-Monoblock-Bunker entklasssifiziert.

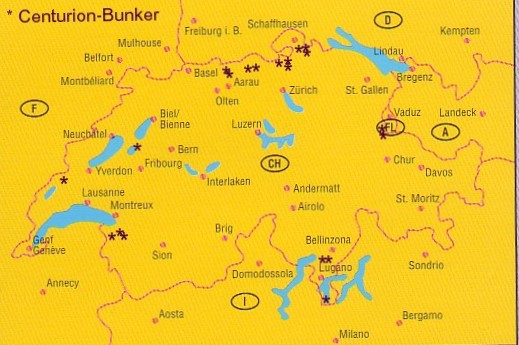

  Standorte Centurion-Bunker

Für die zu verstärkenden Sperren der Senken in den Einfallsachsen von Stammheim/ZH (3), Stadel/ZH (3) und Stilli/AG (2) wurden Lösungen mit je 3 oder 2 Centurion-Monoblocks gewählt.
Für die Sperren an Autobahnen findet man sowohl einzelne Monoblocks (Murten/FR, Premier/VD und Capolago/TI) {TI=2007 überdeckt} , als auch Lösungen mit 2 Monoblocks (Hornussen/AG, Sargans/SG, Camorino/TI) oder 3 Monoblocks (St.Triphon-Collombey/VD).

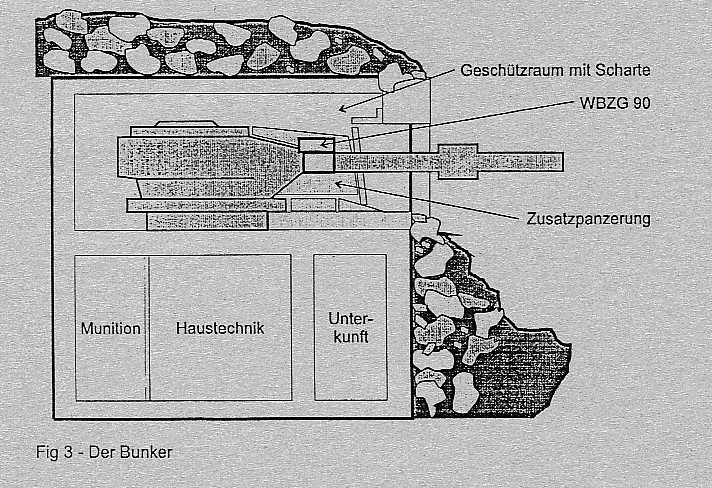

    Centurion-Monoblock-Querschnitt-Schema (Skizze APSF-Dok 00)

Im oberen Teil des Monoblocks eingebaut ist der Turm eines Centurion-Panzers, mit 10,5cm Kanone und Wärmebild-Zielgerät* (WBZG 90), sowie mit einer von K+W entwickelten Zusatzpanzerung (hinter dem Metallschild).

*) Die Beschaffung der Wärmebild-Zielgeräte führte im März 1996 zu einer Anfrage im Parlament, da 1990 bereits 72 Geräte (für 59 Bunker) gekauft worden waren – nun aber höchstens noch 35 benötigt wurden. Mindestens 37 Wärmebild-Zielgeräte (Stückpreis ca. 190'000 SFR) im Gesamtwert von ca. 7 Mio SFR waren überflüssig.

Die Türme wurden für die neue Verwendung in den Centurion-Bunkern erheblich modifiziert.
Der ortsfesten Verwendung entsprechend erfolgte die Höhen- und Seitenrichtung nur noch mechanisch von Hand.

Eingesetzte Munition:
Pfeil-Geschoss (Vo 1450 m/sec), Gewicht schussfertig 6,3 kg, fliegend (Pfeil allein) 4,2 kg;
Panzer-Sprenggranate HESH (Vo 730 m/sec), Gewicht 11,2 kg, Bodenzünder; HESH = High Explosive Squash Head = Hochexplosiver Quetschkopf.
Im Turm konnten 18 Granaten in den Munitionshalterungen gelagert werden. (Üblich: 2/3 Pfeil, 1/3 HESH)

Im unteren Geschoss befinden sich neben dem Eingang eine atomsichere Unterkunft für die Besatzung von 6 Mann [bzw. 8 Mann gemäss andern Angaben], das Munitionsmagazin und die Haustechnik mit der Energieversorgung. Der Bunker schützte gegen alle um 1990 bekannten Geschosse und bot eine kleine Zielfläche.

               Eingangsbereich und Haustechnik

Gemäss Reglement waren die Verantwortlichkeiten wie folgt festgelegt:

Dank gleicher Ausbildung konnten alle Mann (ausser Geschützmechaniker) für alle Aufgaben eingesetzt werden; einer war Bkr Kdt Stellvertreter.

Heute können die seinerzeit im Ausbildungslager für Centi-Bunker-Besatzungen von Därstetten im Simmental (BE) verwendeten Übungsbunker (für die Manipulation) und der Schiess-Simulator im Schweizerischen Militärmuseum Full (am Rhein gegenüber Waldshut) besichtigt werden.
Der Übungsbunker entspricht hinsichtlich Panzerturm mit 10,5cm Kanone, Munitionsbestand, Ausrüstung und Raum-Innenmassen einem realen Centurion-Bunker.
Die Betonwände sind durch die Stahlgitter markiert und vermitteln den Übenden so die realen Platzverhältnisse im Centurion-Bunker.
Zur Ausbildung der Bunker-Besatzungen wurden im Ausbildungszentrum Därstetten bis zur Liquidation des Systems im Jahr 2003 Schiess-Simulatoren eingesetzt. Diese waren zuvor für die Ausbildung der Centurion-Panzerbesatzungen in Thun verwendet worden.
Für die Ausbildung der Bunker-Besatzungen wurden die Türme entsprechend der neuen Verwendung modifiziert (z.B. mechanisches Richten).
Der Schiess-Simulator verfügt über einen Rechner und eine bewegliche Zieldarstellung via Bildschirm. Es können Gelände-Darstellungen (Landschaften) verschiedener, real bestehender Bunker-Standorte eingegeben werden.
Der Simulator weist ein hydraulisches Rohrrücklauf-System auf, bei welchem nach der Schussauslösung die Hülse ausgeworfen und das Geschoss vorne in einen Auffangbehälter ausgestossen wird – so dass auch diese Situation praxisnah dargestellt ist.

Nachtrag 2008: eindrückliche Photos vom Bau der Centurion-Bunker in St-Triphon/VD sind zu sehen unter:

2. Das Konzept in Österreich

Als das Land mit dem Staatsvertrag 1955 seine Souveränität wieder erlangte und sich zur Neutralität „nach Schweizer Vorbild“ verpflichtete, grenzte es an Staaten des Warschauer Pakts, der NATO sowie an Neutrale. Während des „Kalten Kriegs“ war das Risiko eines Durchmarsches offensichtlich.
Mit fast 84'000 km2 ist das Land etwa doppelt so gross wie die Schweiz.

Das 1955 gegründete oe. Bundesheer hatte unter bisher 8 Heeresgliederungen mehrmals Grenzsicherungs-Einsätze zu bestehen (1956, 1967, 1968, 1990, 1991) und musste stets mit knappen Mitteln auskommen.

Unter General Spannocchi (1916-1992) wurde Ende der 60er-Jahre das Konzept der „Raumverteidigung“ entwickelt, welches eine Raumverteidigung durch „Kampf aus Schlüsselzonen, Raumsicherungszonen und in Schlüsselräumen“ vorsah.

1972 wurden die bisherigen 16 Landwehr-Regimenter + 4 selbständigen Ldw-Bataillone (=260 Grenz- & Sicherungskompanien) für die Erfordernisse der Raumverteidigung umgeordnet.

Dieser raumgebundenen Landwehr von 26 Ldw-Rgt (33 geplant), wurde die Zonen-Verantwortlichkeit – einschliesslich der in festen Anlagen eingesetzten Sperrtruppen – übertragen. (Mehr dazu unter: www.bmlv.gv.at/facts/geschichte/ )

Typische Standorte für „Feste Anlagen“ waren Tal-Eingänge, Flussübergänge (Brücken), Engstellen (inkl. Tunnelbereiche), Bergpässe und Grenzübergänge. Besonders ausgebaut waren die Bereiche der Brucker Pforte (an Leitha, N Neusiedlersee), Donau-Tal (speziell Raum Amstetten, E Linz, als „Zone 34“), Inn-Tal, Brenner-Pass, Drau-Tal (Raum Villach) mit Loibl-Pass und Wurzenpass.

Insgesamt wurden rund 530 „Feste Anlagen“ erstellt.

                     Foto: Bunkermuseum Wurzenpass

Eine erste „permanente Stellungsstation“ (Feste Anlage) wurde am 25.3.1976 in St. Niten in Betrieb genommen. Weitere Anlagen für „Feste Batterien“ (155mm Kanonen „Long Tom“, 1955 von US Army 36 Stück übernommen, sowie Schnellfeuer-Kanonen) und Panzertürme folgten.
Im Juli 1985 wurden die ersten 60 von insgesamt 220 Centurion-Panzern des oe. Bundesheers im Heeresfeldzeuglager Salzburg für den Einsatz in "Feste Anlagen" adaptiert.

Insgesamt wurden 460 Panzertürme (mit 10,5cm Kanonen) von Centurion- und von Charioteer-Panzern in „Feste Anlagen“ eingebaut.

Die auf (nicht „in“ !) Bunkern eingebauten Panzertürme wurden durch eine leicht demontierbare „Tarnhütte“ der Sicht entzogen. Diese konnte von der Besatzung zur Erstellung der Schussbereitschaft schnell abgebaut und durch Tarnnetze ersetzt werden.

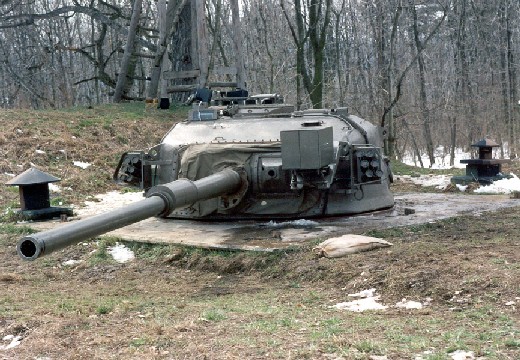

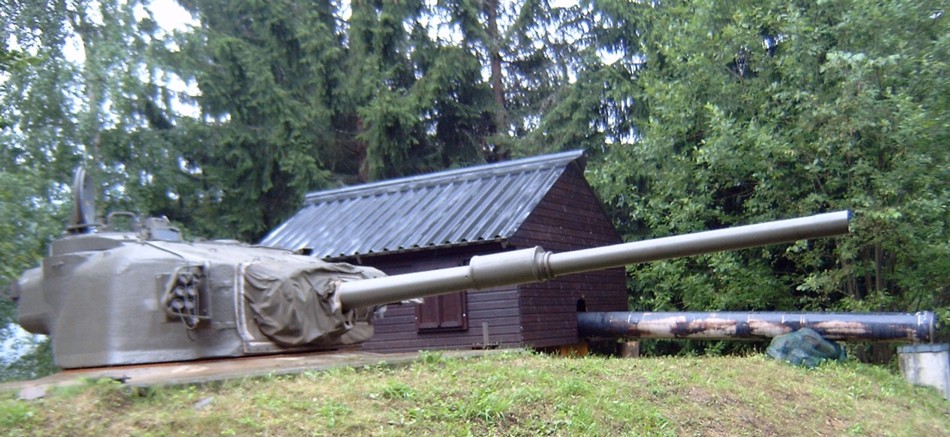

                      Panzerturm, dahinter Tarnhütte       Tarnhütte, halb abgebaut

Fotos: Bunkermuseum Wurzenpass  www.bunkermuseum.at .

Summary: Near the end of the “cold war”, a number of turrets from Centurion tanks were converted for installation in autonomous bunkers in order to strengthen important road blocks. Since 2003, these 20 bunkers are declassified and some may be taken over by fortress museums. Original training installations can already be seen at the Militaermuseum of Full-Reuenthal.

A similar application was used in Austria (part 2 of above article) – and you can find more detailed information under www.bunkermuseum.at .

Aug. 14/Sept. 13, 2005/ 27.3.2008

Zurück zum Seitenanfang / back to top

Dieser Jubiläumsbericht soll einem Festungsgeschütz gewidmet sein, von dem wenig Literatur zu finden ist – obwohl gerade die dafür gebauten Werke eine grosse Typenvielfalt aufweisen.

Zwischen 1955 und 1979 wurden manche Sperren mit 8,1cm Fest Mw verstärkt:
        a)      auf Alpenpässen (Gotthard, Ofen, Flüela, Julier, Bernina, Klausen usw.)
        b)      auf alpinen Transitachsen (LONA, Russein, Trimmis usw.)
        c)      in Festungen (wie Magletsch, Follatères, Savatan inférieur)
        d)      im Grenzraum, z.B. im Kt. Thurgau (4 Anlagen), im Kt. Zürich (1 Anlage) usw.

Es handelt sich dabei sowohl um Werke unter Fels, aus vorfabrizierten Elementen, in Festungen integriert, aber auch bereits um Monoblock-Typen.

Im Sommer 1956 waren bereits 12 Minenwerfer, bis Ende 1966 total 80 Werfer produziert/eingebaut. Hersteller war die Eidgenössische Waffenfabrik, Bern. (W+F)

Jeder Werfer hatte folgende Hauptgruppen:

Die praktischen Schussweiten waren zwischen 490m und 3’100m.

Die Werfer-Mannschaft bestand aus 6 Mann:
Gruppenführer, Geschützchef, Richter, Lader, Munitionswart, Munitionsträger.

Schussfolge: 6 - 8 Schuss /Minute.


Skizze W+F 10073

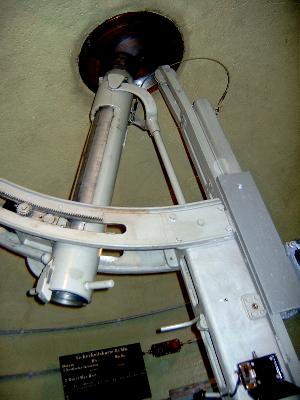

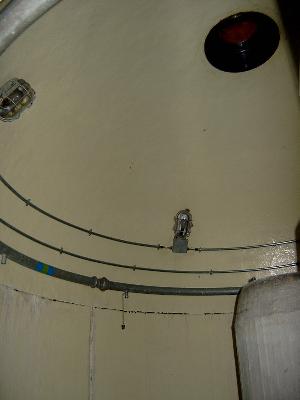

Lafette und Rohr (ohne Verschluss)   Nach Abbau: leere Kuppel & Betonsockel

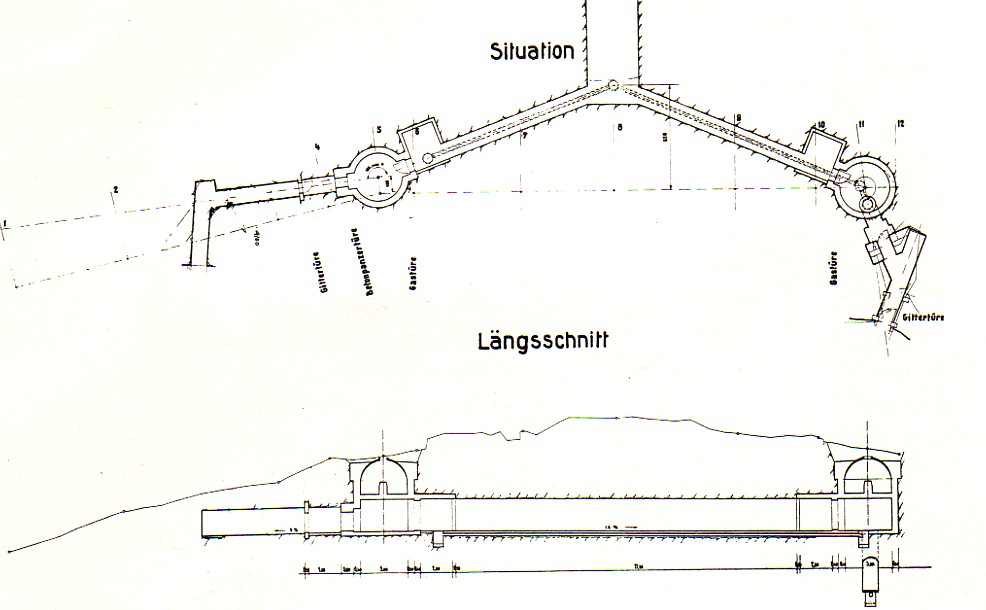

Die erste Stellung als Felswerk für 2 Fest Mw 8,1cm wurde in der LONA errichtet. Die beiden Werfer liegen hier noch ca. 30 Meter auseinander.:


VBS/ADAB, Heft TI, S. 26 / LONA Stellung

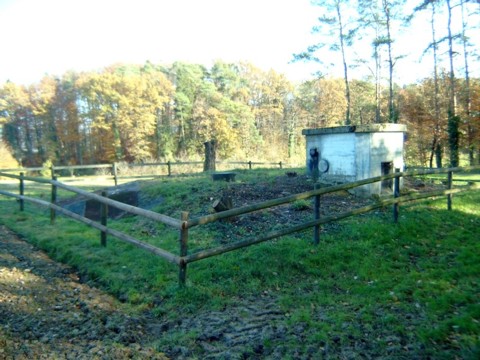

Später folgte – speziell im Mittelland - eine Generation von 8,1cm Fest Mw aus vorfabrizieren Elementen, bei welcher die beiden Werfer noch ca. 10m auseinander lagen, aber bereits getrennte Räume für Munition, Unterkunft, Kommando und Kompressor enthielt.

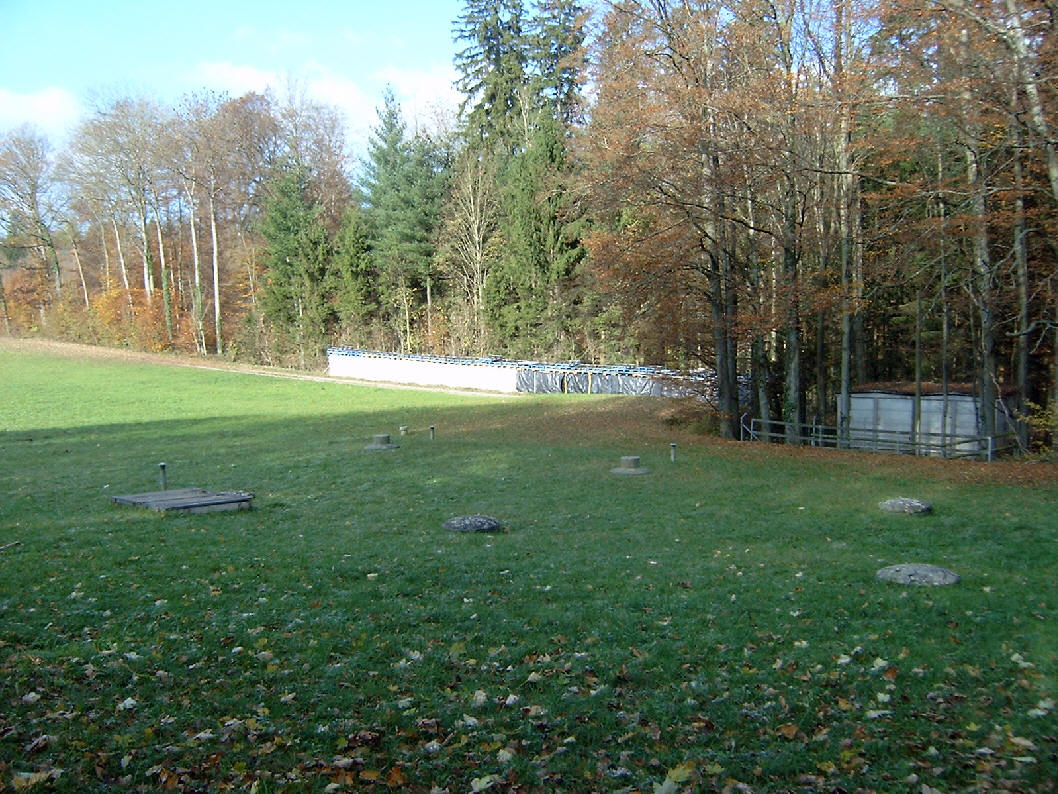

VBS/ADAB, Heft SH/TG, S. 22/23        Blick über Anlage Richtung Eingangsrampen

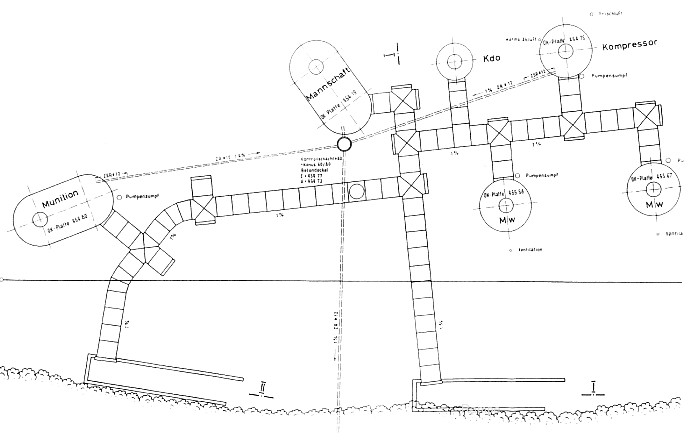

Als nächste Generation von 8,1cm Fest Mw finden wir dann die Monoblock-Anlagen ohne Unterkunft.

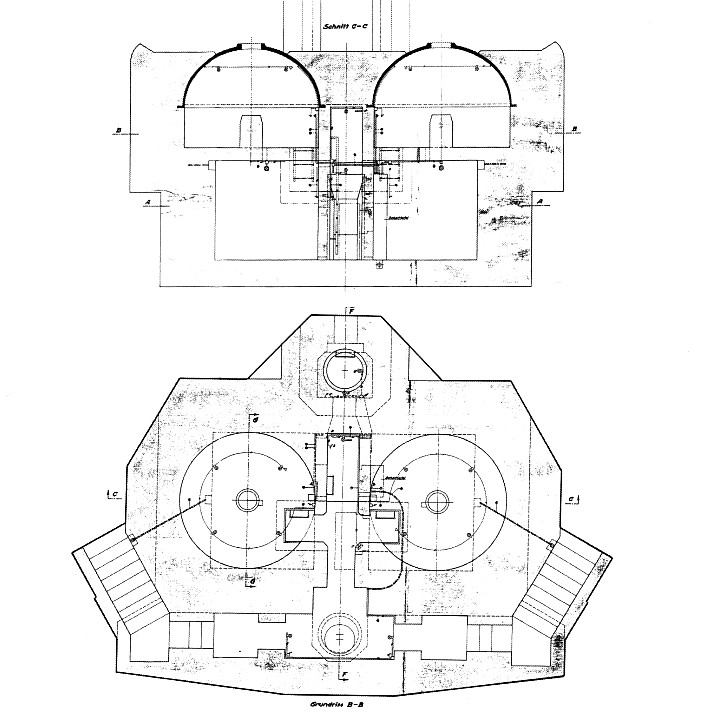

Skizze: VBS/ADAB, Heft SH/TG, S. 35       Rampen, getarnt, beidseits des Gebäudes, Mw dahinter

In der weiteren Entwicklung folgten dann Monoblock-Anlagen mit kompletter Infrastruktur, wie wir sie auf den folgenden Bildern (aus verschiedenen Anlagen) erkennen.

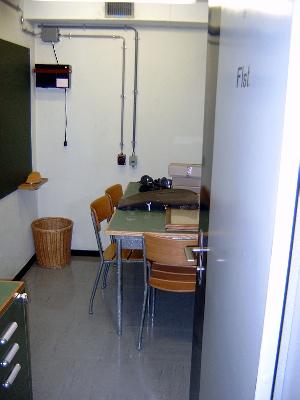

 Waschraum und WC                                     Feuerleitstelle (Flst)

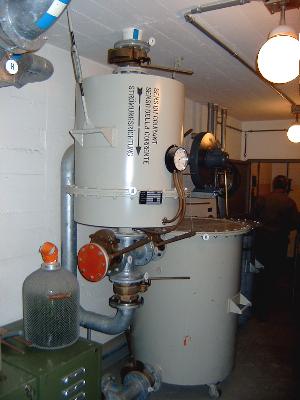

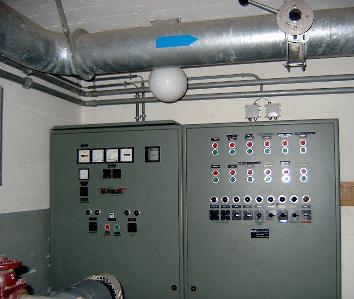

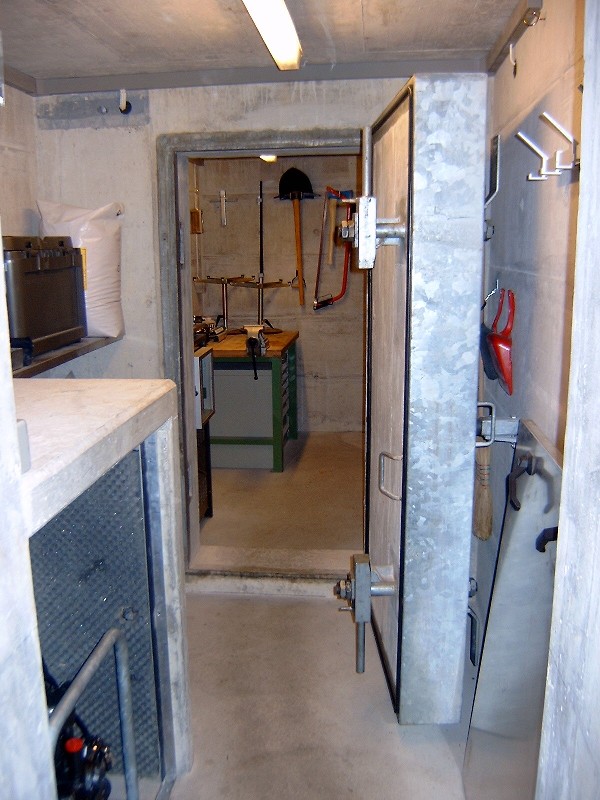

Schalttableau (& Notstrom-Aggregat)                       Filter-Raum

Die ersten Anlagen mit 8,1cm Fest Mw wurden bereits ab 1998 ausgemustert.

Sie waren schon zuvor durch ein Netzwerk von 12cm Zwillings-Festungs-Minenwerfern (12cm Fest Mw, 59/86) in Monoblock-Anlagen abgelöst worden.

Einzelne Werke von 8,1cm Fest Mw sind leider bereits (teilweise) ausgeräumt, so dass für diese Art von Festungswerk – welche bei keiner der bisherigen Museumsfestungen in der direkten Nähe liegt – wenigstens ein Objekt pro Region, komplett ausgerüstet, erhalten bleiben sollte. (Der in der Magletsch integrierte 8,1cm Fest Mw ist ja kein Monoblock.)

(Für die parallel dazu verlaufende Entwicklung der 12cm Fest Mw – Prototypen von SIG und W+F – bis zum Entscheid für den 12cm Zwillings-Fest Mw, Modell 59, und den 12cm Fest Mw 86, verweise ich auf die vorzügliche Dokumentation von Hansjakob Burkhardt in seiner Broschüre über die Gotthardfestung „Foppa Grande“, Seiten 37-63.)

28. Juli 2004

Summary:

The 8,1cm Swiss Fortress Mortars (Fest Mw, 56/60)

Between 1955 and 1979 – during the “Cold War” – a number of road blocking positions were improved with 8,1cm Fortress Mortars, mainly constructed as monoblocks:


a)      on Alpine Pass Roads (Gotthardpass, Ofenpass, Fluelapass, Julierpass, Berninapass, Klausenpass etc

b)      on Alpine Transit Roads (LONA = Lodrino-Osogna, Russein, Trimmis)

c)      in Reduit Fortresses (Magletsch, Follatères, Savatan)

d)      in the Border areas (Canton Thurgau = 4 positions, Canton of Zurich = 1 position etc.)

These installations were constructed under rock or with prefabricated elements or in existing fortresses, but mainly as independent monoblock-types.

In the summer of 1956 already 12 such mortars, until the end of 1966 a total number of 80 mortars were produced/installed. Manufacturer was the W+F = Federal Arms Production Factory at Berne.

Each mortar had the following main elements: (see plan 1 in the German text)

The practical shooting distances were between 490 meters and 3’100 meters.
Each mortar crew consisted of 6 men: group chief, gun chief, pointer, loader, ammunition warder, ammunition porter.
Cadence: 6 – 8 shots per minute.

The first position under rock for 2 mortars was constructed in the LONA area (near Bellinzona). The 2 mortars were at about 30 meters distance from each other.
(See plan 2 in the German text.)

Later followed – especially in the area along the Rhine river and between Lake of Constance and Lake of Geneva (Mittelland) – a generation of 8,1cm Fest Mw built with prefabricated elements, where the 2 mortars were at a distance of about 10 meters but which contained already separate rooms for ammunition, compressor, lodging and command.
(See plan 3 in the German text.)

As a new development, monoblock types followed – in the beginning without lodging.
(See plan 4 and picture in the German text.)

As final development, monoblock types were constructed with complete infrastructure, as shown on the 6 pictures (in the German text above).

Already in 1998, the first installations of these 8,1cm mortars were disarmed –
as replaced by a nation-wide network of 12cm Twin Fortress Mortars
(12cm Fest Mw, 59/86) in more than 100 monoblock installations.

We hope that at least a few 8,1cm Fest Mw installations will be taken over by the existing Swiss Fortification Museums – in spite of the fact that they are not located next to these museums.

Aug. 19^th, 2004

Zurück / back to top

Geschütze der Schweizer Festungsartillerie im 2. Weltkrieg /
Guns of the Swiss fortification artillery in WW2

Eine Übersicht bis ca. 1965 / an overview up to 1965*

1)         im Kaliber 7,5 cm                                    Lafette

a) 7,5cm Kanone 03/22                  L 30    Hebel-Lafetten-Typen I – V
b) 7,5cm Kanone 38/39                  L 30    Ständer-Lafette
c) 7,5cm Kanone 22                        L 30    Sulzer-Lafette
d) 7,5cm Kanone 22                        L 30    Knobel-Lafette
e) 7,5cm Kanone 18                        L 30    Krupp-Giovanola-Lafette
f)  7,5cm Pak 38                              L 49    Pivot-Lafette
g) 7,5cm Pak 46                              L 49    Typen I + II

     2)         im Kaliber 8,1 cm

a) 8,1 cm Fest-Mw 56/60                           (Festungs-Minenwerfer)

3)         im Kaliber 10,5 cm

a) 10,5cm Kanone 35                     L 42    Hebel-Lafette
b) 10,5cm Kanone 39                     L 42    Ständer-Lafette
c) 10,5cm Turm-Kanone 39            L 52    (Spezial)
d) 10,5cm Haubitze 46                   L 22    Hebel-Lafette
e) 10,5cm Pak 46                            L 52    Typen I + II

4)         im Kaliber 12 cm

a) 12cm Haubitze 12/39                 L 14    Hebel-Lafette
b) 12cm Haubitze 12/39                 L 14    Pivot-Halterung

5)         im Kaliber 15 cm

a) 15cm Haubitze 16                       L 14    Hebel-Lafette
b) 15cm Kanone 42                         L 42    Hebel-Lafette
c) 15cm Kanone 46                         L 42    Hebel-Lafette
d) 15cm Turm-Kanone 58                L 42    (Spezial, 2 Stück in Festung Dailly/VS)

Andere: 4,7cm Infanteriekanone + Pak (nicht beschrieben/aufgelistet).
            Others:  4,7cm infantry gun + antitank gun (are not described / listed).

  12cm Zwillings-Festungs-Minenwerfer und 15,5cm "Bison":
      vorläufig keine Angaben zu Anzahl & Standorten à
        siehe Literatur, wie z.B. „Geschichte der Schweizer Landesbefestigung“
        12cm Twin mortars und 15,5cm Bison guns: (still) classified info regarding number & locations


Summary:
-         The Swiss Army presents a 3 minutes video of the last fire with the „15,5cm Bison“ and “12cm Twin Mortar” Fortress guns.

 OWS/20.5.2000 / Rev. Dez.2012

Zurück / back to top

 Lenkwaffen BL-64 „Bloodhound“ / „Bloodhound“ Missiles
(Report Nr. 200)

Diese Lenkwaffen sind nur noch in der Museums-Stellung auf dem Gubel bei Menzingen/ZG erhalten - hatten jedoch in der Zeit des "Kalten Krieges" eine wichtige Funktion. (Der Einfachheit halber ist der Bericht unter „Geschütze“ eingereiht.)

Im Anschluss an die neue Truppenordnung 1961 (TO 61) beschloss das Schweizer Parlament Ende 1961 einen Kredit von 300 Millionen Franken für die Anschaffung von 68 Werfern mit rund 200 Lenkwaffen. 1963 folgte ein Kredit von 80 Millionen Franken für die Bauten und Einrichtungen an den 6 ausgewählten Standorten.

    Stellungen BL-64

*) Sehr lohnenswert ist der Blick „vom Satelliten“ auf alle 6 Anlagen, denn die ehemaligen Werferstellungen sind auf der (kostenlos) abrufbaren Schweizer Karte von http://map.search.ch/ problemlos zu finden und gut zu erkennen.

Ausser der Umrüstung von 1983 auf leistungsstärkere Startraketen wurde das System mit zahlreichen Modifikationen laufend angepasst und sollte bis 2005 im Einsatz bleiben. 1998/99 wurden die Anlagen jedoch vor allem wegen der Unterhaltskosten von jährlich rund 15 Millionen Franken abgebaut. Heute werden sie von den regionalen Zeughäusern bewirtschaftet und vor allem noch als Unterkünfte benutzt.

Viele Fotos und technische Details finden sie auf folgenden Sites:

http://mypage.bluewin.ch/karl.baer/bl64/

www.vbs-ddps.ch/internet/luftwaffe/de/home/about/history/

und für einen Besuch der in Europa einzig erhaltenen Museumsstellung Menzingen/ZG:

www.mhsz.ch/

Summary: In 1961, the Swiss parliament voted a credit of 300 Mio SFR for the purchase of 68 “Bloodhound” Air Defence Missile launchers and ca. 200 missiles. Locations and some details are given on the above map and table.
The (since 1999 empty) positions “in satellite view” can today be found under the respective “village/Gemeinde” names on the Swiss Map under http://map.search.ch/ .
The above mentioned internet sites provide additional pictures and details, also for the only remaining Museum BL-64 position at Menzingen near Zug.

28.9.2006

Letzte Bearbeitung: Februar 07, 2016
